Prieš 16 metų Conso Electrical Science and Technology Co., Ltd. tapo vidutinės įtampos alyvinių transformatorių ir lietinės dervos transformatorių gamybos įmone. Siekdama surinkti 1000 kVA 11 kV 433 V transformatorius, „Conso electric“ siekia pritaikyti naujas technologijas, kad padidintų efektyvumą ir sumažintų išlaidas. Tuo tarpu įmonė griežtai laikosi IEC60076 standartų ir klientų specifikacijų gamindama 1000 kVA 11kV 433V transformatorių. Labai didžiuojamės galėdami puoselėti ilgalaikius santykius su savo vertinamais klientais.

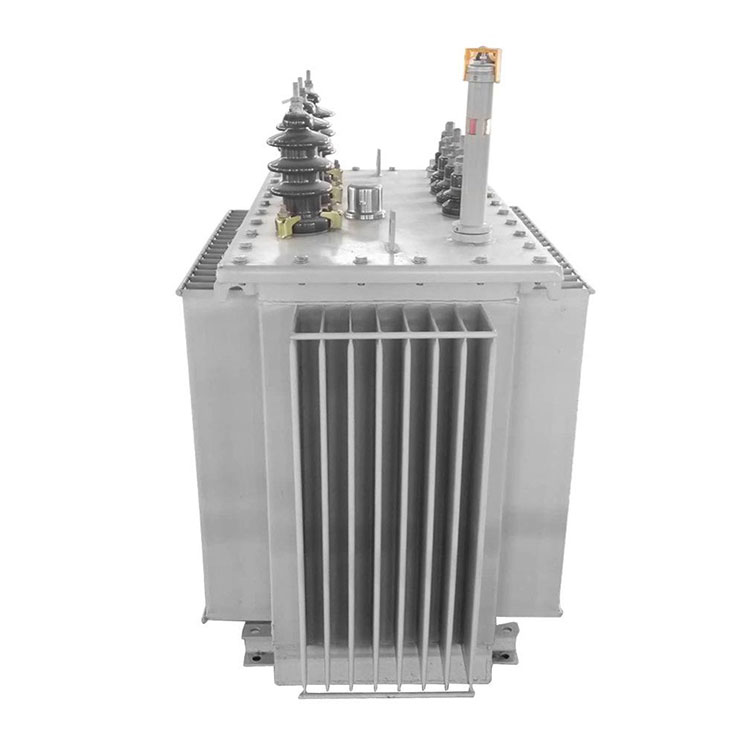

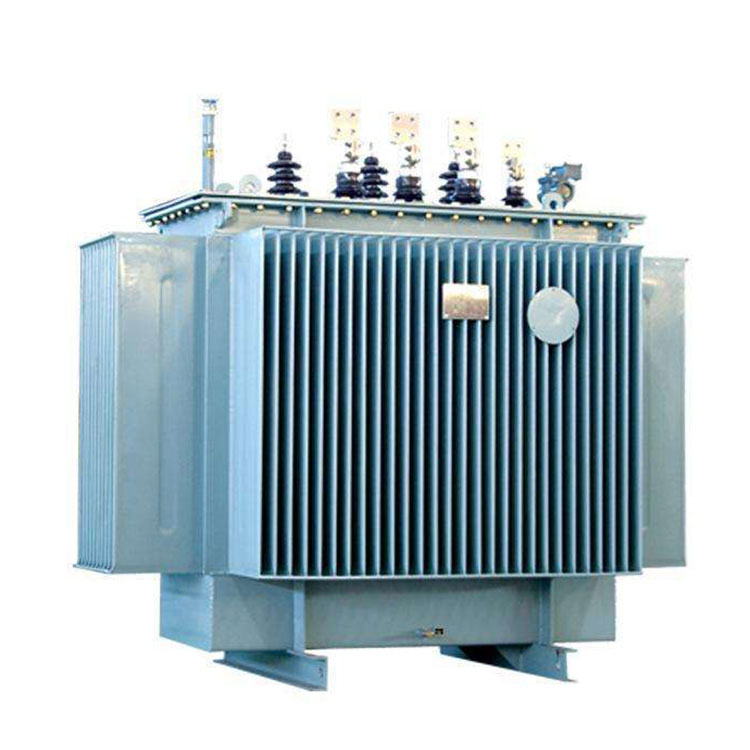

Panardinamas į aliejų tipas:
1000 kVA 11kV 433V transformatorius yra būtina įranga tiek pramoninėse, tiek gyvenamosiose elektros paskirstymo sistemose. Jie sumažina įtampą nuo 11 kV tinklo iki 230/400 V magistralės įtampos, kurią naudoja vartotojai. Šie gaminiai tinkami naudoti kintamosios srovės sistemose, kurių dažnis yra 50 (60) Hz.
Eksploatavimo sąlygomis aplinkos temperatūra turi būti ne aukštesnė kaip 40°C ir ne žemesnė kaip -25°C, maksimali vidutinė paros temperatūra – 30°C, o maksimali metinė vidutinė temperatūra – 20°C. Santykinė oro drėgmė neturi viršyti 90 %, kai aplinkos temperatūra yra 25°C, o įrengimo vieta – ne didesniame kaip 1000 m aukštyje.

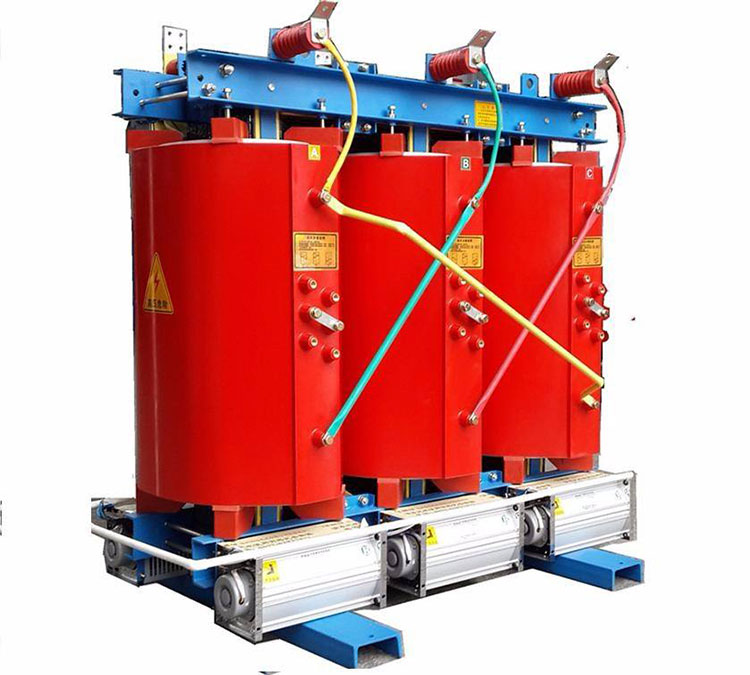

Lietos dervos tipas:
Sauso tipo 1000 kVA 11kV 433V transformatoriai yra plačiai naudojami įvairiose srityse, įskaitant vietinį apšvietimą, daugiaaukščius pastatus, oro uostus, uostus, CNC mašinas ir kt. Paprastai tariant, sausojo tipo transformatoriai reiškia transformatorius, kurių šerdis ir apvijos nėra panardintos į izoliacinę alyvą. Aušinimo būdai skirstomi į natūralų vėsinimą oru (AN) ir priverstinį vėsinimą oru (AF).
Natūralaus oro aušinimo metu transformatorius gali nepertraukiamai veikti vardine galia ilgą laiką. Naudojant priverstinį aušinimą oru, transformatoriaus išėjimo galią galima padidinti 50%. Tai tinka esant protarpinei perkrovai arba avarinei perkrovai. Tačiau nepatartina jį ilgą laiką nuolat naudoti perkrovos sąlygomis.
Taip yra dėl to, kad perkrovos sąlygomis tiek apkrovos nuostoliai, tiek varžos įtampos padidėjimas yra reikšmingi, todėl eksploatacija yra neekonomiška. Todėl jis neturėtų būti nuolat eksploatuojamas perkrovos sąlygomis ilgą laiką.
Nominali talpa: | 1000 kVA; |
Nėra pakrovimo nuostolių: | 1150 ± 10% W arba priklauso; |
Pakrovimo praradimas: | 103 ± 10% W arba priklauso; |
Maitinimo dažnio atsparumo įtampa: | 35kV; |
Apšvietimo impulsų atsparumo įtampa: | 75kV; |
Vardinis dažnis: | 50 arba 60 Hz; |
Izoliacijos metodas: | Aliejuje panardinta arba liejama derva; |
Vardinis dažnis: | 50 arba 60 Hz; |
Bakstelėjimo būdas: | įkėlimas neprisijungus, 5 žingsniai; |
Temperatūros kilimas: | 50K/55K arba priklauso |
CONSO·CN 1000 kVA 11kV 433V transformatorius Išsami informacija:
Pripildytas aliejus
|
Alyva ištuštinta
|
Amorfinis lydinys
|
Valcuota geležies šerdis
|
Vyniojimo dirbtuvės |
Ritinių džiovinimo zona |
Alyvos pildymo zona |
Gatavo gaminio sritis |
Transformatorinė orkaitė |
Liejimo įranga |
Folijos vyniojimo mašina |
Medinė dėžė |
Plieninė konstrukcija |
