Nuo 2006 metų Conso Electrical Science and Technology Co., Ltd sukaupė daugiau nei dešimtmečio patirtį gamindama 100 kVA 3 fazių galios paskirstymo transformatorius, nuosekliai tobulindama esamus gamybos procesus, kad būtų galima pagaminti paskirstymo transformatorių ir kompaktišką pastotę. Tai baigėsi brandžios ir labai efektyvios valdymo sistemos, apimančios viską nuo gaminio projektavimo iki gamybos perdirbimo, sukūrimu. „Conso Electrical“ pabrėžia kokybę ir orientaciją į klientą, kad surinktų 100 kVA 3 fazių galios paskirstymo transformatorius. Džiaugiamės galimybe dirbti su rinkodaros guru iš viso pasaulio.
a. Alyviniams transformatoriams, išskyrus mažos talpos transformatorius, žemos įtampos apvijoje paprastai naudojama cilindrinė konstrukcija, apvyniota varine folija, o aukštos įtampos apvijoje naudojama daugiasluoksnė cilindrinė struktūra. Ši subalansuota apvijų konfigūracija užtikrina minimalų nuotėkį, didelį mechaninį stiprumą ir didelį atsparumą trumpajam jungimui.
b. Tiek šerdis, tiek apvijos tvirtinamos tvirtinimo priemonėmis. Tvirtinimo komponentai, tokie kaip aukštos ir žemos įtampos laidai, yra su savaime užsifiksuojančiomis veržlėmis, apsaugančiomis nuo atsipalaidavimo. Transformatorius yra atsparus smūgiams, kad atlaikytų transportavimą.
c. Ritės ir šerdis džiovinamos vakuume, o transformatoriaus alyva apdorojama naudojant vakuuminio filtravimo ir užpildymo būdus, siekiant sumažinti transformatoriaus drėgmės kiekį.
d. Alyvos bakas turi gofruotus pelekus, suteikiančius jam kvėpavimo funkciją, kuri kompensuoja alyvos tūrio pokyčius dėl temperatūros svyravimų. Dėl to šis gaminys nereikalauja alyvos konservatoriaus, todėl sumažėja bendras transformatoriaus aukštis.
e. Alyvos konservatorių pakeitus gofruotomis briaunomis, transformatoriaus alyva efektyviai izoliuojama nuo išorinės aplinkos. Tai apsaugo nuo deguonies ir drėgmės patekimo, todėl išsaugomos izoliacijos savybės.
f. Atsižvelgiant į šiuos penkis pagrindinius našumo veiksnius, alyvos transformatoriai yra skirti veikti nereikalaujant alyvos keitimo įprasto veikimo metu. Tai žymiai sumažina priežiūros išlaidas ir pailgina transformatoriaus tarnavimo laiką.
Nominali talpa: | 100 kVA; |
Pirminė įtampa: | 13,8kV, 22kV arba 33kV; |
Nėra pakrovimo nuostolių: | 200 ± 10% W arba priklauso; |
Pakrovimo praradimas: | 1500/1580 ± 10% W arba priklauso; |
Vardinis dažnis: | 50 arba 60 Hz; |
Aušinimo būdas: | ANT; AN/AF (lietos dervos tipas) |
Izoliacinės medžiagos: | Mineralinė alyva arba epoksidinė derva; |
Vardinis dažnis: | 50 arba 60 Hz; |
Bakstelėjimo būdas: | 5 žingsniai po 2,5 %; |
Darbinė temperatūra: | -40 ℃ iki 40 ℃; |
CONSO·CN 100kVA 3 fazių galios paskirstymo transformatorius Išsami informacija:

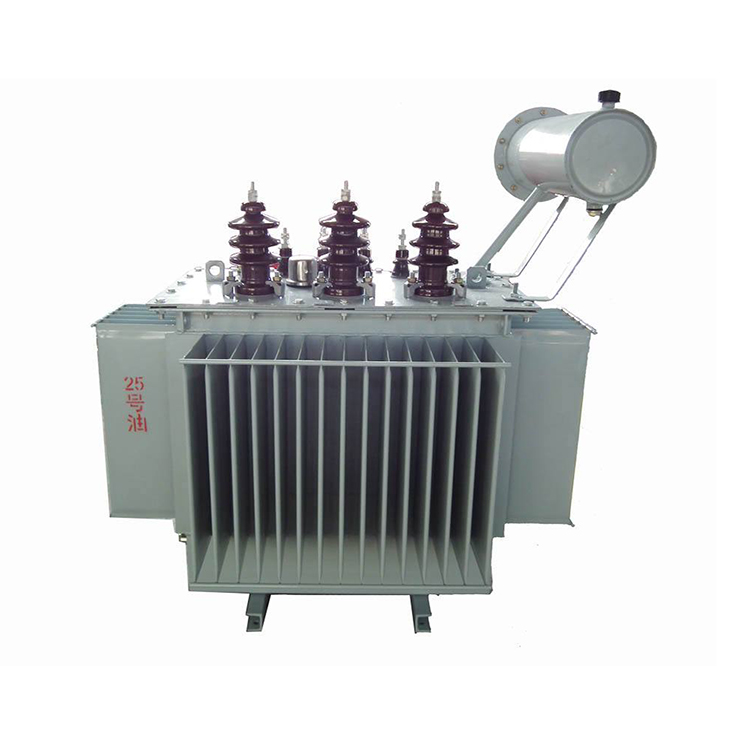

Pripildytas aliejus
|

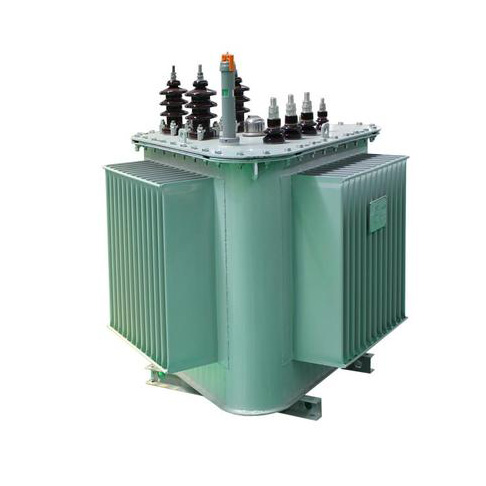

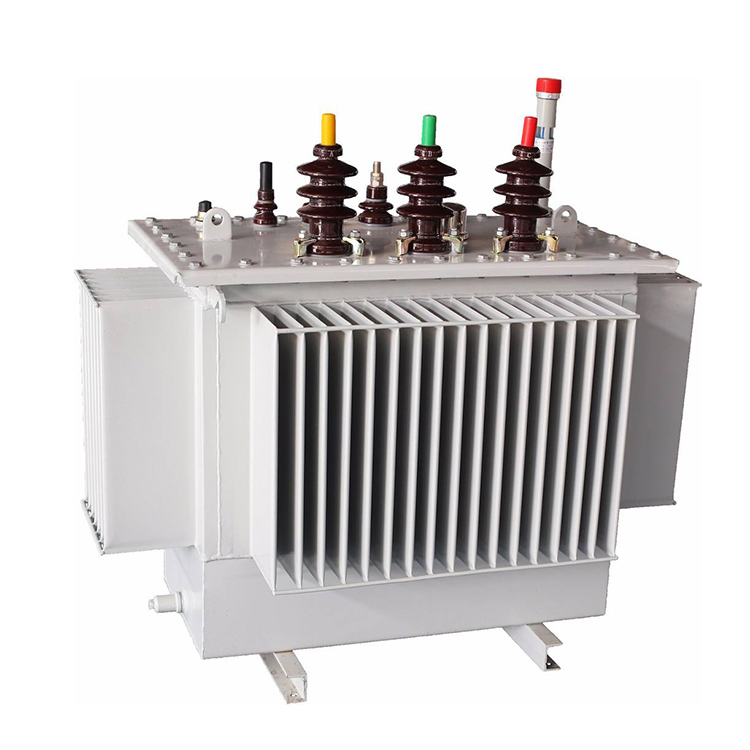

Alyva ištuštinta
|
Amorfinis lydinys
|
Valcuota geležies šerdis
|
Vyniojimo dirbtuvės |
Ritinių džiovinimo zona |
Alyvos pildymo zona |
Gatavo gaminio sritis |
Suprojektuosime 100kVA 3 fazių galios paskirstymo transformatorius pagal klientų pateiktą techninių reikalavimų dokumentą. Techninės specifikacijos, kurias būtina patvirtinti prieš gaminant, yra šios:
1. 100kVA 3 fazių galios paskirstymo transformatoriaus efektyvumas;
2. 100kVA 3 fazių galios paskirstymo transformatoriaus įtampos santykis;
3. 100kVA 3 fazių galios paskirstymo transformatoriaus temperatūros kilimas;
4. 100kVA 3 fazių galios paskirstymo transformatoriaus vardinis dažnis;
5. 100kVA 3 fazių galios paskirstymo transformatoriaus izoliacijos tipas.
Transformatorinė orkaitė |
Liejimo įranga |
Folijos vyniojimo mašina |
Medinė dėžė |
Plieninė konstrukcija |
