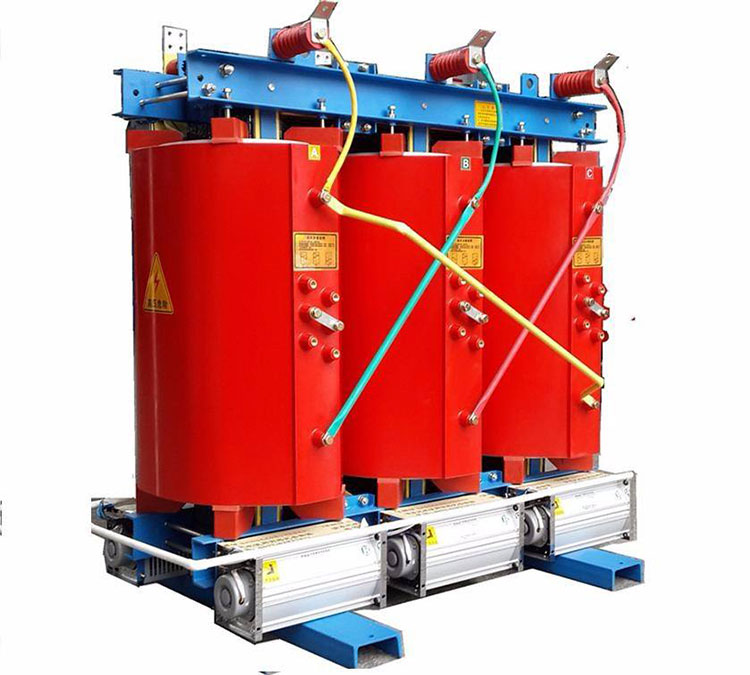

Conso Electrical Science and Technology Co., Ltd. yra aukštųjų technologijų korporacija, kuri yra labai įsipareigojusi gaminti 11kv 433v 315kva galios paskirstymo transformatorių. Po daugiau nei dešimties metų plėtros „Conso Electrical“ įsigijo efektyvesnius gamybos procesus, skirtus ONAN skirstomųjų transformatorių ir lietinės dervos paskirstymo transformatorių surinkimui. Įmonė griežtai laikosi taikomų IEC standartų arba specifinių klientų reikalavimų, tuo pačiu užtikrindama ekonomiškumą. Mūsų įmonė laukia franšizės gavėjų iš viso pasaulio aptarti verslo galimybes.
1.Taikoma 50 Hz kintamosios srovės dažnio ir iki 10 kV vardinės įtampos maitinimo sistemoms, kurios yra įtampos transformavimo ir valdymo grandinių maitinimo šaltinis.
2.Naudojamas miesto ir kaimo vietovėse, pramonės ir kasybos įmonėse, taip pat pagrindiniuose nacionaliniuose skyriuose ir dideliuose projektuose. Esant pilnos apkrovos sąlygoms, transformatoriaus temperatūros kilimas neturi viršyti gamintojo nurodyto leistino temperatūros kilimo.
3.Skirtas naudoti pavojingoje aplinkoje, kurioje kyla sprogimo pavojus, ir turi turėti patikimas, apsaugančias nuo sprogimo priemones.
4. Transformatoriai, veikiantys atšiaurioje aplinkoje, pvz., lietingu ar sniegu, neturėtų būti prižiūrimi, kad būtų išvengta izoliacijos pažeidimo.
5.Negalima naudoti žemesnėje nei -40°C aplinkoje, nes tai gali smarkiai pažeisti vidinius transformatoriaus komponentus.
6. Alyvos transformatorių aušinimo terpė (alyva) turi būti švari, nerūdijanti ir nesprogi.
7. Aukštoje temperatūroje arba pavojingoje aplinkoje, kurioje gali kilti sprogimo pavojus, transformatoriaus izoliacija turi būti patikrinta prieš pradedant jį eksploatuoti.
Nominali talpa: | 315 kVA; |
Nėra pakrovimo nuostolių: | 480 ± 10% W; |
Pakrovimo praradimas: | 3650/3830 ± 10% W; |
Maitinimo dažnio atsparumo įtampa: | 35kV; |
Apšvietimo impulsų atsparumo įtampa: | 75kV; |
Aušinimo būdas: | ANT; |
Izoliacinės medžiagos: | 25# 45# mineralinis aliejus; |
Vardinis dažnis: | 50 arba 60 Hz; |
Bakstelėjimo būdas: | ±2*2,5 %; |
Temperatūros kilimas: | 60K/65K arba priklauso |

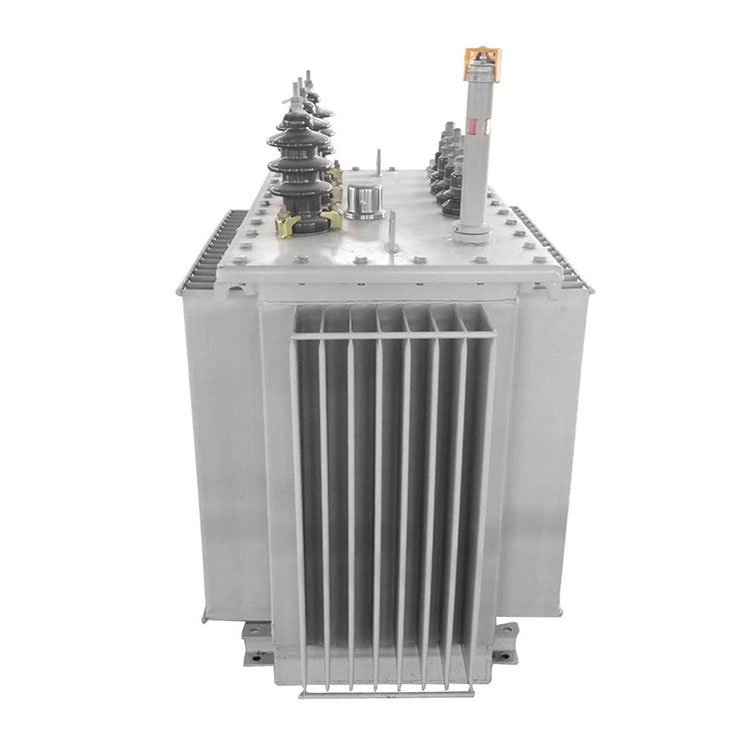

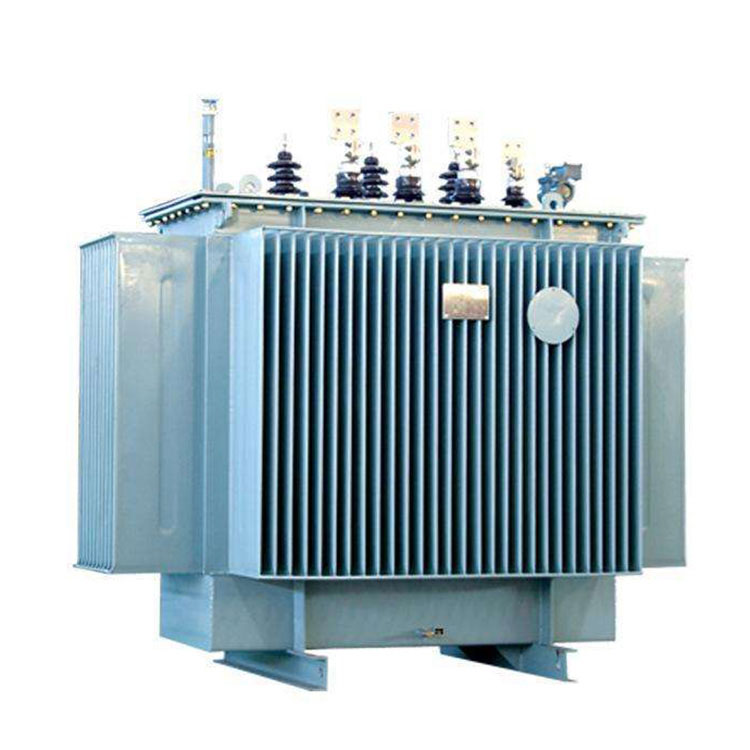

CONSO·CN 11kv 433v 315 kva galios paskirstymo transformatorius Informacija:
Pripildytas aliejus
|
Alyva ištuštinta
|
Amorfinis lydinys
|
Valcuota geležies šerdis
|
Vyniojimo dirbtuvės |
Ritinių džiovinimo zona |
Alyvos pildymo zona |
Gatavo gaminio sritis |
Transformatorinė orkaitė |
Liejimo įranga |
Folijos vyniojimo mašina |
Medinė dėžė |
Plieninė konstrukcija |
Veikimo būsenos patikrinimas: Pagrindiniai taškai apima bet kokių įtampos, srovės, apkrovos, dažnio, galios koeficiento ir aplinkos temperatūros nukrypimų patikrinimą. Svarbu laiku užfiksuoti įvairias viršutines ribas, todėl bet kokias problemas reikia spręsti nedelsiant.
Transformatoriaus temperatūros patikrinimas: Pagrindiniai taškai apima patikrinimą, ar transformatoriaus temperatūra yra normaliose ribose ir ar atitinka alyvos lygį ir temperatūrą alyvos bake. Temperatūra ne tik veikia transformatoriaus tarnavimo laiką, bet ir gali sutrikdyti jo veikimą. Nenormalios temperatūros atveju reikia nustatyti priežastį ir nedelsiant ją pašalinti.
Neįprastų garsų ir vibracijos patikrinimas: pagrindiniai dalykai yra patikrinti, ar korpuse ir geležies plokštėse nėra vibracijos ar neįprastų garsų. Ieškokite iškrovų dėl prasto įžeminimo ir neįprastų priedų garsų ar vibracijos. Jei iš išorės galima aptikti rezonansą ar neįprastą triukšmą, reikia nedelsiant tai spręsti.
Kvapo patikrinimas: Pagrindiniai taškai apima kvapų patikrinimą, ypač kai temperatūra yra neįprastai aukšta. Patikrinkite, ar nėra pridegusių likučių arba izoliacinių komponentų, sukeliančių kvapą. Bet kokie sutrikimai turi būti nedelsiant pašalinti ir pašalinti.
Izoliacinių komponentų ir laidų patikra: pagrindiniai dalykai apima karbonizacijos ir iškrovimo žymių izoliacinių komponentų paviršiuje, įtrūkimų žymių ir bet kokių įkaitimo žymių laidų jungtyse, kabeliuose ir šynose patikrinimą.
Korpuso ir kitų komponentų patikra: Pagrindiniai taškai apima korpuso deformacijų patikrinimą, normalaus alyvos lygio alyvos bake patikrinimą, alyvos nuotėkio patikrinimą ir drėgmės sugėriklio būklės bei adsorbento spalvos patikrinimą. Patikrinkite, ar dujų relėje yra dujų.
Transformatoriaus patalpos patikrinimas: Pagrindiniai taškai apima pašalinių objektų, lietaus vandens įsiskverbimo ir užteršimo transformatoriaus patalpoje patikrinimą. Įsitikinkite, kad durys, langai ir apšvietimas yra geros būklės, ir stebėkite temperatūrą. Patikrinkite, ar valdymo spintelės ir antrinės gnybtų dėžutės yra tinkamai sandarios ir ar nėra drėgmės požymių.
