Geriau žinoti apie SF6 visiškai dujas užpildytą žiedinį pagrindinį bloką

1. Pagrindinės SF6 dujų izoliuotų skirstomųjų įrenginių savybės:

Dujų izoliuotas skirstomieji įrenginiai  Priimkite SF6 kaip pagrindinę izoliacijos terpę nuo 10kV iki 35 kV žiedo pagrindinio bloko. Statant urbanizaciją, SF6 pilno dujų užpildyto žiedo pagrindinis įrenginys turi kompaktiškos ir modulinės konstrukcijos reikšmių. Ji plačiai priima „Urban Election Grid“, „Rail Transit“, „New Energy Industry“ ir pramoninės įmonės.

1.1 SF6 dujų izoliuotų skirstomųjų įrenginių modulinė konstrukcija

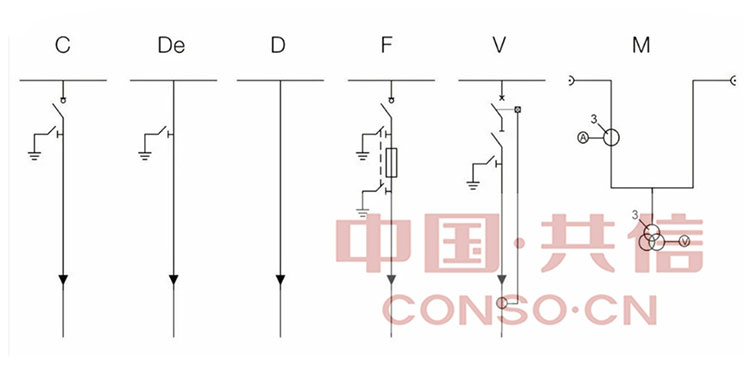

The SF6 žiedo pagrindinis blokas  Daugiausia yra C (kabelio jungiklio skydelis), V (vakuuminio grandinės pertraukiklio skydelis), D (tiesioginio kabelio jungties skydelis), DE (tiesioginis kabelio jungtis su įžeminimo skydeliu), F (jungiklio sutvarkymo atjungimo skydelis) ir M (matavimo skydelis).

Faktiniais atvejais C ir V įrenginys siūlo valdymą ir apsaugą įvesti ir išvesti kabelio elektros liniją. Be apkrovos veikimo funkcijos, V blokas turi daugiau funkcijų, kaip nutraukti trumposios jungties srovę ir apkrovos srovę. „M“ vienetas aprūpina matavimo CT, PT ir energijos matuoklį. Paprastai jis turi 800 mm plotį, kuris yra tas pats kaip aKyn28-12. D ir DE įrenginys naudojamas kabelio aukštį pakelti nuo žemės iki SF6 žiedo pagrindinio bloko viršaus. Be to, F įrenginys taip pat naudojamas įvedant ir išvedant apsaugą, tačiau terminalo vartotojai renkasi „V“ įrenginį, o ne F įrenginį, nes valdymo pavara yra sudėtingesnė.

1.2 Kompaktiškas SF6 dujų izoliuotų skirstomųjų įrenginių dizainas

Paprastai C arba V įrenginio matmenys yra w*h*d = 371*1800*750 (mm), tačiau kyn28-12 įvesties arba išvesties skydas yra w*h*d = 800*2300*1500 (mm). Neabejojama, kad pagrindinis „SF6 Ring“ padalinys turi konkurencingesnį logistikos ir žemės sąnaudas. Be to, SF6 dujų izoliuotų skirstomųjų įrenginių medžiagų išlaidos yra mažesnės nei KYN28-12 kaip kompaktiškas dizainas.

2. SF6 dujų izoliuotų skirstomųjų įrenginių struktūrinis chemas

   Dujose izoliuotuose skirstomuosiuose įrenginiuose jis daugiausia turi SF6 dujų baką, pagrindinį jungiklį ir pertraukiklį, autobusų sistemą, valdymo pavarą ir antrinę valdymo bei apsaugos sistemą.

   SF6 dujų bakas priima 201 arba 304 nerūdijantį plieną, iš kurio metinis nuotėkio greitis yra mažesnis nei 0,1%, kuris yra suprojektuotas kaip visiškai uždarytas ir izoliuotas. Tai užtikrina paslaugas be priežiūros daugiau nei 30 metų.

   Tai panašu kaip aOro izoliuotas skirstomieji įrenginiai  kad pagrindinis jungiklis ir pertraukiklis įvesties ir išvesties skydelyje yra įžeminimo jungiklis, atjungimo jungiklio, apkrovos jungiklio pertraukiklio ir vakuuminio grandinės pertraukiklio, skirto valdymo ir apsaugos nuo maitinimo sistemų.

   Viename įprastame SF6 rezervuare jis galėtų integruoti 7 modulinius įrenginius, esančius daugiausiai 10 kV maitinimo tinklo sistemoje. Priešingu atveju plėtiniams reikalingas jungties kabelis ir kabelio kištukas. Tačiau viename įprastame rezervuare modulinius blokus sujungia vario autobuso juosta.

   Antrinė valdymo ir apsaugos sistema turi funkciją stebėti vertės įtampą ir srovę, kad apsaugotų pagrindinį SF6 žiedo bloką nuo sistemos gedimo. Tuo tarpu jis taip pat palaiko automatizavimą, nuotolinio valdymo pultą, duomenų rinkimą ir prieigą prie „SCADA“ sistemos. Be to, „SF6 Ring“ pagrindinis blokas taip pat teikia pagalbinį maitinimo šaltinį, kad būtų užtikrintas normalus valdymo ir signalo perdavimo veikimas.

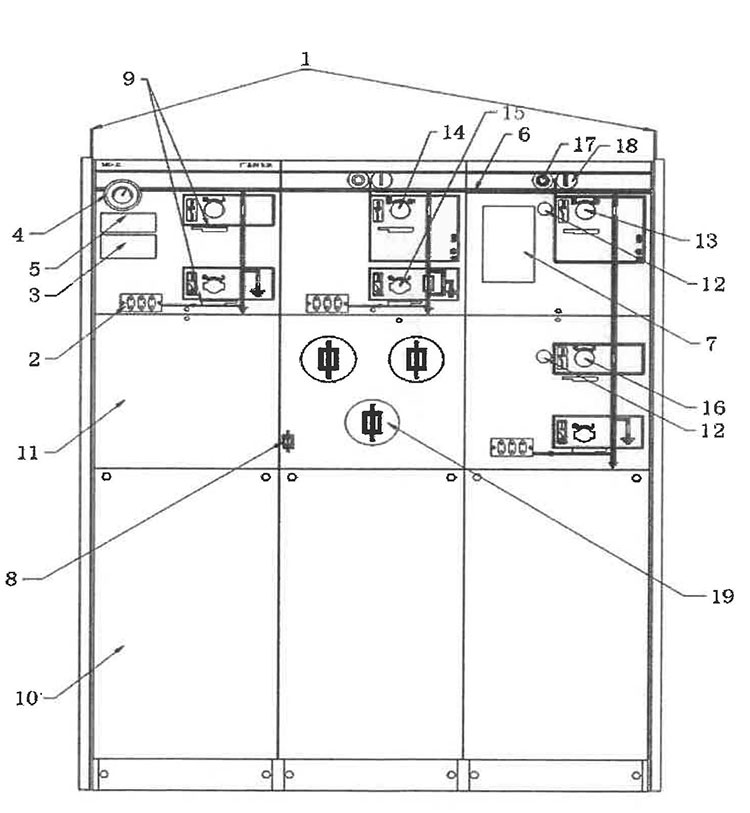

2.1 SF6 Dujų izoliuota „Sitchgear S“ truto diagrama:

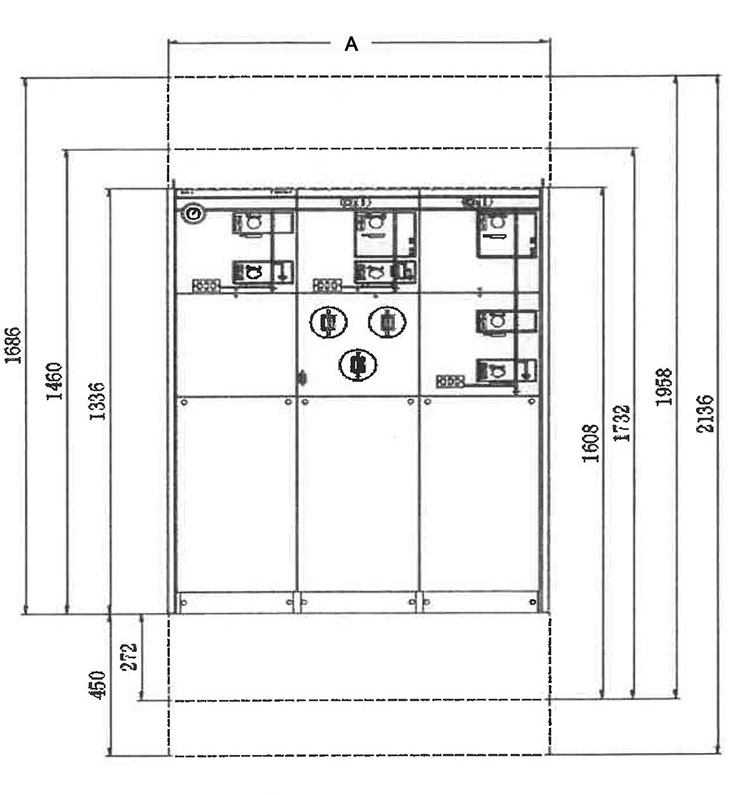

2.2 SF6 žiedo pagrindinio bloko išorės matmenys ：

2.3 Standartinis S olution ir e Xtsension M odules ：

3. SF6 dujų izoliuotų skirstomųjų įrenginių skirstytuvas
