Kaip elektros skirstomieji įrenginiai gali padaryti energijos paskirstymą saugesnį ir lengviau valdomą?

Kodėl elektros skirstomieji įrenginiai yra svarbesni, nei daugelis pirkėjų tikisi?

Daugelyje energijos projektų elektros skirstomieji įrenginiai nėra matomiausia sistemos dalis. Transformatoriai, kabeliai, generatoriai ir didelė gamybos įranga dažnai sulaukia daugiau dėmesio, nes jie atrodo labiau „centralizuoti“ projekte. Tačiau kai įvyksta gedimas, kai grandinė turi būti izoliuota arba kai techninės priežiūros personalas turi dirbti saugiai, skirstomieji įrenginiai tampa viena iš svarbiausių įrangos dalių.

Elektros skirstomieji įrenginiai skirti valdyti, apsaugoti ir atjungti elektros grandines. Praktiškai tai padeda elektros sistemai išlikti tvarkingai. Tai leidžia operatoriams padalyti energijos paskirstymą į valdomas dalis, apsaugoti paskesnę įrangą ir sumažinti gedimų poveikį. Be tinkamų skirstomųjų įrenginių viena elektros problema gali išplisti visoje platesnėje sistemoje, sukeldama gamybos sustabdymą, pavojų saugai arba brangios įrangos sugadinimą.

Pirkėjams tikroji elektros skirstomųjų įrenginių vertė neapsiriboja pačia metaline spintele. Vertė priklauso nuo to, ar spintos konstrukcija, grandinės pertraukikliai, šynų išdėstymas, apsaugos įtaisai, įeinantys ir išeinantys tiektuvai, blokavimo konstrukcija ir techninės priežiūros prieiga atitinka tikrąjį projektą. Ant popieriaus atrodanti spintelė vis tiek gali sukelti problemų, jei ji neatitinka svetainės išdėstymo, apkrovos sąlygų, eksploatavimo įpročių ar plėtros plano.

Štai kodėl patyrę pirkėjai klausia ne tik kainos. Jie klausia, ar skirstomieji įrenginiai gali patenkinti tinkamą įtampos lygį, srovės stiprumą, trumpojo jungimo galią, įrengimo aplinką, kabelio įvedimo kryptį, veikimo būdą ir tikrinimo reikalavimus. Pigesnė spintelė, kurią po pristatymo reikia pakartotinai keisti, gali būti daug brangesnė nei kruopščiai nurodytas sprendimas.

Su kokiomis problemomis pirkėjai dažniausiai susiduria prieš rinkdamiesi elektros skirstomuosius įrenginius?

Pirmoji dažna problema – neišsami projekto informacija. Pirkėjas gali žinoti, kad gamyklai reikia kelių elektros spintų, tačiau jose gali nebūti aiškios vienos eilutės schemos, krovinių sąrašo, išdėstymo plano ar tiektuvo išdėstymo. Esant tokiai situacijai, gamintojui tampa sunku patvirtinti tinkamą spintelės tipą, plokščių skaičių, komponentų konfigūraciją ir apsaugos schemą.

Antroji problema yra painiava tarp skirtingų skirstomųjų įrenginių kategorijų. Žemos įtampos skirstomieji įrenginiai, vidutinės įtampos skirstomieji įrenginiai, skirstomieji įrenginiai su dujų izoliacija, oro izoliacija skirstomieji įrenginiai, ištraukiamos spintos, stacionarios spintos ir skirstomieji skydai nėra keičiami pavadinimai. Kiekviena kategorija turi savo taikymo sritį, struktūrinę logiką, saugos reikalavimus ir sąnaudų lygį. Netinkamo tipo pasirinkimas gali turėti įtakos įrengimui, veikimui ir priežiūrai.

Trečioji problema yra ribota svetainės erdvė. Pramonės įmonėse, komerciniuose pastatuose, kompaktiškose pastotėse, kasybos zonose ir komunalinių paslaugų projektuose elektros patalpa gali neužtikti daug darbo vietos. Jei skirstomųjų įrenginių išdėstymas neapsvarstytas anksčiau, pirkėjas gali susidurti su problemomis, susijusiomis su spintelės gyliu, priekiniu veikimo tarpu, prieiga prie galinės priežiūros, kabelio tranšėjos padėties ar ventiliacijos.

Ketvirta problema – būsima priežiūra. Kai kurie pirkėjai daug dėmesio skiria pradinėms pirkimo išlaidoms, tačiau pamiršta, kad skirstomieji įrenginiai bus naudojami daugelį metų. Techninės priežiūros komandoms reikia saugios prieigos, aiškaus ženklinimo, patikimo mechaninio veikimo, tinkamų atsarginių dalių ir paprasto būdo izoliuoti grandines. Spintelė, kurią sunku patikrinti, gali padidinti darbo laiką ir padidinti veiklos riziką.

Penkta problema – neaiški komunikacija tarp komercinių ir techninių komandų. Pirkėjų komanda gali paprašyti „Elektros skirstytuvo“ kaip paprasto gaminio pavadinimo, o inžinierių komanda tikisi labai konkrečios techninės konfigūracijos. Jei šios dvi pusės nesutampa, tvarka gali judėti į priekį su paslėptu netikrumu. Čia būtinas kruopštus techninis patvirtinimas.

Kaip elektros skirstomieji įrenginiai apsaugo energijos paskirstymo sistemą?

Elektros skirstomieji įrenginiai apsaugo elektros paskirstymo sistemą, derindami perjungimo, izoliavimo, apsaugos, matavimo ir valdymo funkcijas viename organizuotame mazge. Kai sistema veikia normaliai, skirstomieji įrenginiai paskirsto galią skirtingoms apkrovoms. Atsiradus neįprastoms sąlygoms, apsauginiai įtaisai padeda atjungti sugedusią grandinę ir sumažina platesnio sistemos pažeidimo tikimybę.

Vidutinės įtampos sistemoje skirstomuosiuose įrenginiuose gali būti vakuuminiai jungikliai, srovės transformatoriai, įtampos transformatoriai, apsauginės relės, šynos, įžeminimo jungikliai ir mechaniniai blokatoriai. Šie komponentai veikia kartu, kad nustatytų ir izoliuotų gedimus. Pavyzdžiui, jei išeinančiame tiektuve įvyksta trumpasis jungimas, apsaugos sistema turėtų greitai reaguoti ir atidaryti grandinės pertraukiklį, kol gedimas nesukels rimtesnės žalos.

Žemos įtampos sistemoje elektros skirstomieji įrenginiai gali paskirstyti energiją varikliams, apšvietimui, gamybos linijoms, ŠVOK sistemoms, siurbliams ir pagalbinei įrangai. Priklausomai nuo konstrukcijos, gali būti naudojami fiksuoti arba ištraukiami blokai. Dėl ištraukiamų konstrukcijų tikrinimas ir keitimas gali būti patogesnis, nes atskirus funkcinius mazgus galima izoliuoti arba pašalinti mažiau trikdant kitas grandines.

Saugumas susijęs ne tik su elektros charakteristikomis. Tai taip pat priklauso nuo struktūros. Gera skirstomųjų įrenginių konstrukcija atsižvelgia į vidinį atskyrimą, įžeminimo tęstinumą, durų blokus, valdymo rankenas, kabelių skyrius, ventiliaciją, izoliacijos atstumą ir aiškią vaizdinę indikaciją. Ši informacija padeda operatoriams suprasti spintelės būseną ir sumažinti nesaugų veikimą.

Geriausias rezultatas yra ne tik tai, kad spinta praeina gamyklos patikrinimą. Geresnis rezultatas yra tas, kad po montavimo skirstomieji įrenginiai išlieka suprantami, tinkami naudoti ir stabilūs. Operatoriai turėtų žinoti, ką kiekvienas tiektuvas valdo, kaip izoliuoti grandinę, kur apžiūrėti pagrindines dalis ir kokių procedūrų reikia laikytis prieš techninę priežiūrą.

Kokius veiksnius reikia patikrinti prieš pateikiant užsakymą?

Prieš užsakydami elektros skirstomuosius įrenginius, pirkėjai turėtų sulėtinti greitį ir patvirtinti keletą praktinių detalių. Dėl šio etapo skubėjimo dažnai brėžiniai yra peržiūrimi vėl ir vėl, todėl gamyba ir montavimas vėluoja.

• Įtampos lygis:Patvirtinkite, ar projektui reikia žemos ar vidutinės įtampos skirstomųjų įrenginių, ir atidžiai patikrinkite vardinę įtampą.
• Nominali srovė:Peržiūrėkite numatomą įeinančių ir išeinančių grandinių apkrovos srovę, ne tik esamą būklę, bet ir galimą plėtrą ateityje.
• Atsparumas trumpajam jungimui:Skirstomieji įrenginiai turi atitikti elektros sistemos gedimo lygį.
• Spintelės struktūra:Nuspręskite, ar labiau tinka fiksuotos, ištraukiamos, vidaus, lauko, kompaktiškos ar pritaikytos konstrukcijos.
• Komponento konfigūracija:Patvirtinkite grandinės pertraukiklius, reles, skaitiklius, srovės transformatorius, įtampos transformatorius, apsaugą nuo viršįtampių ir kitus įrenginius.
• Kabelio įėjimas ir išėjimas:Patikrinkite, ar svetainėje reikalingas įėjimas iš viršaus, iš apačios, iš priekio ar iš galo.
• Diegimo aplinka:Apsvarstykite aukštį virš jūros lygio, drėgmę, dulkes, temperatūrą, korozijos riziką ir ventiliaciją.
• Prieiga prie techninės priežiūros:Įsitikinkite, kad operatoriai gali saugiai apžiūrėti ir prižiūrėti spintelę sumontavę.
• Brėžinio patvirtinimas:Kai tik įmanoma, paruoškite vienos eilutės diagramas, išdėstymo brėžinius ir apkrovos sąrašus.
• Testavimas ir dokumentacija:Paprašykite gamyklos patikrinimo įrašų, brėžinių, vadovų ir techninių dokumentų, reikalingų projektui priimti.

Daugeliui pirkėjų sunkiausia yra nežinoti, kokios informacijos reikia gamintojui. Profesionalus tiekėjas turėtų padėti sutvarkyti klausimus, o ne tiesiog laukti tobulos techninės bylos. Tai ypač svarbu tarptautiniams projektams, kur inžineriniai standartai, darbo įpročiai ir vietos sąlygos įvairiose rinkose gali skirtis.

Elektrinių skirstomųjų įrenginių pasirinkimo lentelė

Kaip pirkėjai gali sumažinti riziką planuodami projektą?

Gerų elektros skirstomųjų įrenginių pirkimas prasideda prieš pasiūlymą. Pirkėjai gali sumažinti riziką pradinį bendravimo etapą traktuodami kaip inžinerinį patvirtinimo procesą, o ne kaip paprastą kainos užklausą.

Pirmas naudingas žingsnis yra surinkti vienos eilutės diagramą. Šis brėžinys parodo, kaip galia teka per sistemą, ir padeda gamintojui suprasti gaunamus tiektuvus, išeinančius tiektuvus, magistralės jungtis, matavimo taškus, apsaugos funkcijas ir apkrovos paskirstymą. Jei vienos eilutės diagramos trūksta, tiekėjas vis tiek gali pateikti bendrų patarimų, tačiau citata bus ne tokia tiksli.

Antras žingsnis – patikslinti svetainės išdėstymą. Elektros patalpos ne visada suprojektuotos taip, kad būtų pakankamai vietos, kad būtų galima lengvai įrengti. Spintelės plotis, gylis, aukštis, veikimo prošvaisa, galinė prieiga, kabelio įvadas ir durų atidarymo kryptis turėtų būti tikrinami anksti. Techniškai tvarkinga spinta vis tiek gali sukelti problemų, jei ji netilps į kambarį.

Trečias žingsnis – veiklos aplinkos patvirtinimas. Švarioje patalpoje įrengtiems elektros skirstomiesiems įrenginiams keliami kitokie reikalavimai nei įrangai, naudojamai kasybos srityse, pakrančių regionuose, drėgnoje aplinkoje, fotovoltinėse pastotėse ar infrastruktūros projektuose, kuriuose daug dulkių. Aplinkos detalės turi įtakos gaubto apsaugai, vėdinimui, apsaugos nuo kondensacijos priemonėms ir medžiagų pasirinkimui.

Ketvirtasis žingsnis – vengti nepilnų citatų lyginimo. Jei viena citata apima aukščiausios kokybės komponentus, bandymus, brėžinius ir pritaikymą, o į kitą – tik pagrindinę spintelę, mažesnė kaina gali neatitikti geresnės vertės. Pirkimo komandos turėtų paprašyti tiekėjų aiškiai nurodyti konfigūraciją, kad palyginimas būtų teisingas.

Penktas žingsnis – skirti laiko piešinio peržiūrai. Elektros skirstomieji įrenginiai dažnai jungiami su transformatoriais, pastotėmis, kabeliais, valdymo sistemomis ir tolesniais įrenginiais. Trumpas peržiūros laikotarpis gali padėti išvengti brangių klaidų prieš pradedant gamybą. Daugelyje projektų kruopštus brėžinio patvirtinimas yra skirtumas tarp sklandaus montavimo ir pakartotinio reguliavimo vietoje.

Dėl ko elektros skirstomuosius įrenginius lengviau apžiūrėti ir prižiūrėti?

Priežiūrą palaikantis elektros skirstomasis įrenginys neatsiranda atsitiktinai. Tai gaunama iš spintelės dizaino, komponentų išdėstymo, ženklinimo, dokumentacijos ir prieigos planavimo. Vartotojams tai svarbu, nes skirstomieji įrenginiai nėra vienkartinis pirkimas. Tai įranga, kuri turi tarnauti svetainėje per ilgus eksploatavimo, tikrinimo, trikčių šalinimo ir galimo išplėtimo metus.

Aiškus skyriaus dizainas yra vienas iš svarbių veiksnių. Kai funkcinės zonos yra gerai organizuotos, techninės priežiūros darbuotojai gali lengviau nustatyti šynų, kabelių, grandinės pertraukiklių, valdymo ir matavimo zoną. Tai sumažina painiavą tikrinimo metu ir padeda technikai laikytis saugesnių procedūrų.

Kitas veiksnys yra patikimas mechaninis veikimas. Durys, rankenos, užraktai, langinės, ištraukiami blokai ir įžeminimo mechanizmai turi veikti sklandžiai. Spintelė, kurią sunku eksploatuoti atliekant gamyklinę apžiūrą, po ilgų eksploatavimo metų gali tapti dar sudėtingesnė. Pirkėjai turėtų atkreipti dėmesį į šias detales, o ne vertinti tik išorinę išvaizdą.

Dokumentacija taip pat svarbi. Brėžiniai, laidų schemos, naudojimo vadovai, komponentų sąrašai ir tikrinimo įrašai padeda vartotojui suprasti sistemą po pristatymo. Tai ypač vertinga, kai keičiasi projekto komanda arba kai vietiniams techninės priežiūros darbuotojams po metų reikia šalinti sistemos triktis.

Negalima ignoruoti atsarginių dalių planavimo. Svarbioms maitinimo sistemoms pirkėjams gali prireikti atsarginių grandinės pertraukiklių, valdymo komponentų, indikatoriaus lempų, saugiklių, skaitiklių ar kitų dažnai prižiūrimų dalių. Gamintojas, galintis aiškiai paaiškinti šias galimybes, padeda pirkėjui pasiruošti realioms eksploatavimo sąlygoms, o ne tik pirmai montavimo dienai.

Kaip gamintojas gali padėti priimti geresnius pirkimo sprendimus?

Geras elektros skirstomųjų įrenginių gamintojas turėtų padaryti daugiau nei surinkti spinteles. Gamintojas turėtų padėti pirkėjams paversti projekto reikalavimus aiškiu techniniu sprendimu. Tai apima tinkamų klausimų uždavimą, brėžinių peržiūrą, spintelių skirtumų paaiškinimą, komponentų parinkčių patikrinimą ir pagalbą pirkėjui suprasti, kaip kiekvienas sprendimas turi įtakos saugai, sąnaudoms, įrengimui ir priežiūrai.

„Conso Electrical Science and Technology Co., Ltd.“ užsiima elektros įrangos, pvz., skirstomųjų įrenginių, pastočių, transformatorių ir susijusių energijos paskirstymo produktų, gamyba. Pirkėjams, kuriems reikia elektros skirstomųjų įrenginių, darbo su į gamybą orientuota komanda vertė yra ta, kad techninę komunikaciją galima tiesiogiai susieti su gamybos realybe.

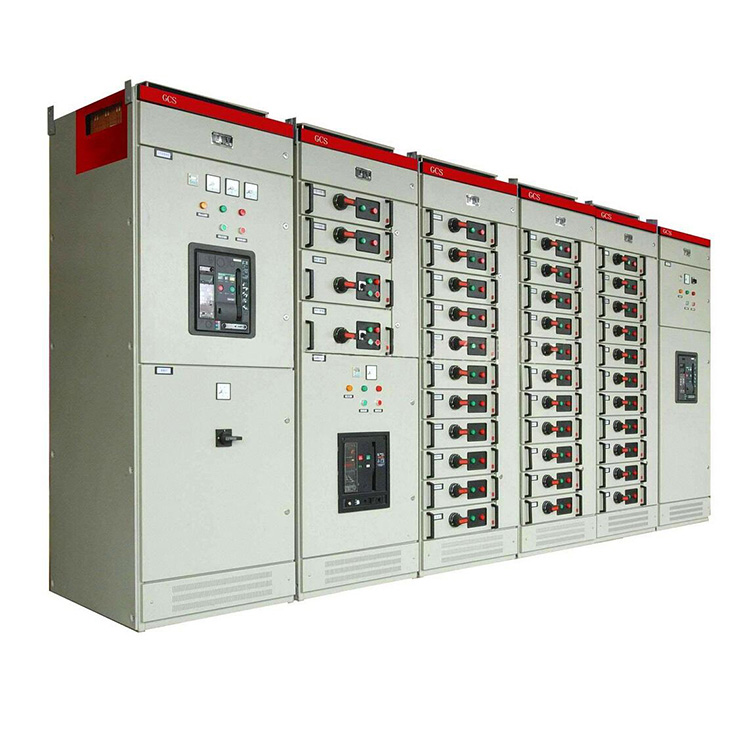

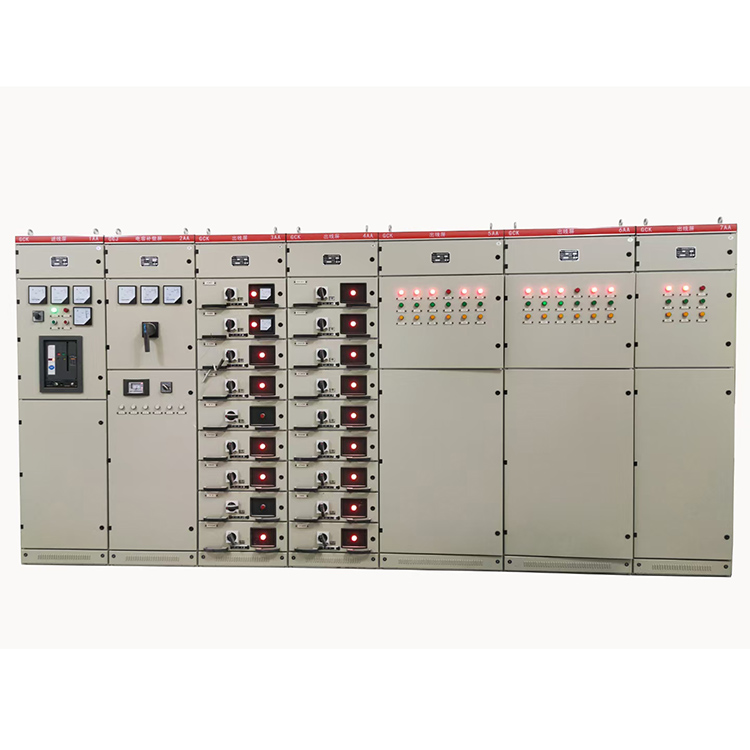

Pavyzdžiui, kai pirkėjui reikia žemos įtampos skirstomųjų įrenginių kompaktinei pastotei, diskusija neturėtų sustoti ties spintos pavadinimu. Gamintojas turi patvirtinti, ar projektui reikia GGD, GCK, GCS, MNS ar kitos tinkamos konstrukcijos. Kai pirkėjui reikia vidutinės įtampos skirstomųjų įrenginių, gamintojas turėtų padėti peržiūrėti įtampos lygį, grandinės pertraukiklio konfigūraciją, apsaugos relės reikalavimus ir kabelių išdėstymą.

Kitas privalumas yra pritaikymas. Daugelis projektų negali pasikliauti visiškai standartine spinta. Svetainėje gali prireikti specialių matmenų, specifinių komponentų markių, neįprasto kabelio įvado, papildomo matavimo, rezervuotos išplėtimo vietos arba konkretaus įeinančių ir išeinančių tiektuvų išdėstymo. Pajėgus gamintojas gali peržiūrėti šią informaciją ir pateikti praktiškesnį pasiūlymą.

Stipriausi santykiai su tiekėjais grindžiami aiškia informacija. Pirkėjai turėtų būti pasirengę dalytis brėžiniais ir projekto sąlygomis, o gamintojas turėtų atsakyti su organizuotais klausimais ir realistiškais pasiūlymais. Ši dvipusė komunikacija padeda sumažinti paslėptą riziką ir daro pirkimo procesą ramesnį, greitesnį ir patikimesnį.
