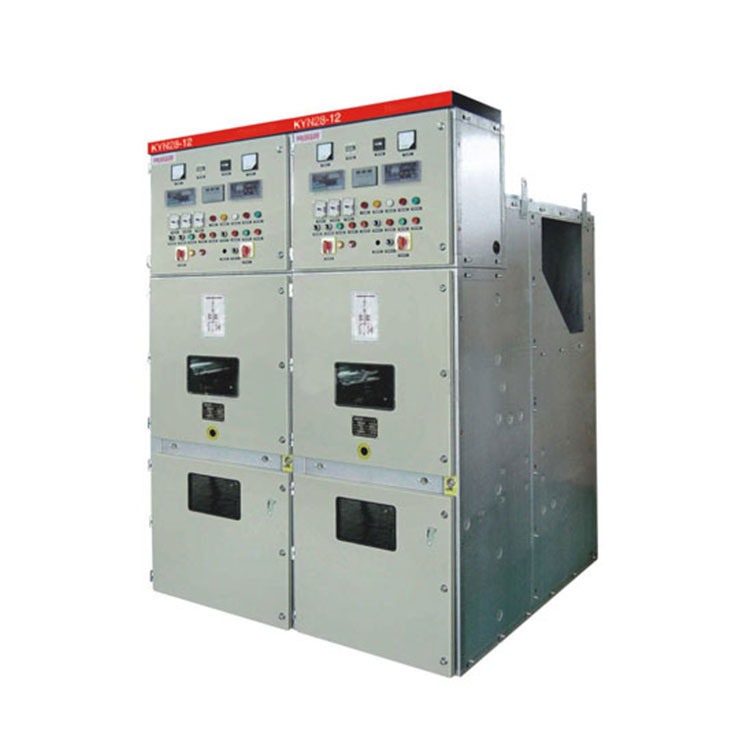

Kodėl 11kv lauko Lv ir Mv Vcb plokštės yra geriausias pasirinkimas patikimam energijos paskirstymui

Kaip profesionalus energijos paskirstymo įrangos gamintojas,Consoužtikrina aukštą našumą11kv lauko Lv ir Mv Vcb plokštėsskirtas pramoniniams, komunaliniams, komerciniams ir infrastruktūros projektams. Sukurtos naudojant vakuuminio grandinės pertraukiklio technologiją, šios lauko skirstomųjų įrenginių plokštės užtikrina puikią izoliaciją, saugus perjungimas, ilgas tarnavimo laikas ir patikimas veikimas net ir atšiauriomis aplinkos sąlygomis.

Norint užtikrinti šiuolaikinių elektros sistemų saugumą, efektyvumą ir stabilumą, būtina pasirinkti tinkamą lauko skirstomąją įrangą. Šiame straipsnyje paaiškinama, kaip veikia 11kv lauko Lv ir Mv Vcb plokštės, pagrindiniai jų pranašumai, techninės specifikacijos, programos, pasirinkimo patarimai, priežiūros rekomendacijos ir kodėl jie tapo vienu iš pageidaujamų vidutinės įtampos sprendimai visame pasaulyje. Nesvarbu, ar projektuojate naują elektros tinklą, ar atnaujinate esamą, šiame vadove pateikiamos praktinės įžvalgos inžinieriams, rangovams ir pirkimų specialistams.

Turinys

• Kas yra 11kv lauko Lv ir Mv Vcb plokštės?
• Kodėl vakuuminių grandinės pertraukiklių plokštės tokios populiarios?
• Pagrindiniai lauko VCB plokščių komponentai
• Techninių specifikacijų palyginimas
• Tipinės programos
• Kaip pasirinkti tinkamą skydelį
• Geriausia techninės priežiūros praktika
• Dažnai užduodami klausimai
• Išvada

Kas yra 11kv lauko Lv ir Mv Vcb plokštės?

11kv lauko Lv ir Mv Vcb skydelis yra pilnas vidutinės įtampos elektros paskirstymo sprendimas su vakuuminis grandinės pertraukiklis (VCB), skirtas montuoti lauke. Šios plokštės saugiai valdo, izoliuoja ir apsaugo elektros tiektuvai, veikiantys maždaug 11 kV, o stebėjimui integruoti žemos įtampos valdymo grandinės, apsauga, komunikacija ir automatizavimas.

Skirtingai nuo tradicinių alyvos ar oro grandinės pertraukiklių, vakuuminiai grandinės pertraukikliai užgesina elektros lankus, esančius viduje vakuuminiai pertraukikliai. Kadangi pertraukiklio viduje beveik nėra dujų, elektros lankas greitai išnyksta, Dėl to puikus perjungimo našumas, minimalūs priežiūros reikalavimai ir žymiai ilgesnis tarnavimo laikas.

Šiuolaikinės lauko VCB plokštės gaminamos naudojant cinkuoto plieno arba nerūdijančio plieno korpusus, atsparius oro sąlygoms. konstrukcija, apsauganti vidinius elektros komponentus nuo lietaus, drėgmės, dulkių, UV spindulių, vabzdžių, ir sunkiomis aplinkos sąlygomis. Daugelis konstrukcijų atitinka IEC standartus ir gali patikimai veikti platus temperatūros diapazonas.

Kodėl vakuuminių grandinės pertraukiklių plokštės tokios populiarios?

Energijos tiekimo įmonės ir pramonės objektai vis dažniau teikia pirmenybę vakuuminių grandinės pertraukiklių technologijai, nes ji derinama aukšta eksploatavimo sauga ir išskirtinis ilgalaikis patikimumas. Kadangi elektros infrastruktūra tampa vis išmanesnė, įranga turi užtikrinti nuoseklią apsaugą, tuo pačiu sumažindama priežiūros išlaidas ir sumažindama prastovos laiką.

Aukščiausias saugos našumas

Vakuuminiai pertraukikliai efektyviai pašalina lanko pliūpsnio pavojų, palyginti su daugeliu senesnių pertraukimo technologijų. Sandari vakuuminė kamera apsaugo nuo degimo ir žymiai sumažina gaisro pavojų, todėl šios plokštės yra tinkamos kritiniai objektai, kuriems reikalinga aukšta eksploatavimo sauga.

Ilgas mechaninis tarnavimo laikas

Aukštos kokybės VCB gali atlikti dešimtis tūkstančių perjungimo operacijų su minimaliu susidėvėjimu. Šis ilgaamžiškumas sumažėja priežiūros dažnumą ir sumažina bendrą elektros instaliacijos gyvavimo ciklo kainą.

Puiki aplinkos apsauga

Skirtingai nuo alyvos grandinės pertraukiklių, vakuuminei technologijai nereikia izoliacinės alyvos, kuri galėtų nutekėti į aplinką. Taip pat išvengiama reguliaraus tvarkymo ir keitimo, susijusio su alyva užpildyta įranga, valymo įrenginiu ir kt tvarus energijos paskirstymas.

Patikimas gedimų izoliavimas

Atsiradus gedimams, pvz., perkrovoms ar trumpiesiems jungimams, pertraukiklis greitai atjungia paveiktą tiektuvą, neleidžiant sugadinti transformatorių, variklių, kabelių ir kitų brangių elektros įrenginių priežiūros metu sistemos stabilumas.

Tinka Smart Grid integracijai

Šiuolaikinės lauko VCB plokštės gali integruoti išmaniąsias apsaugos reles, SCADA ryšio modulius, nuotolinio stebėjimo sistemos, gedimų indikatoriai ir skaitmeniniai matavimo prietaisai, leidžiantys nuspėti techninę priežiūrą ir tinklo valdymas realiuoju laiku.

Pagrindiniai lauko VCB plokščių komponentai

Vidinės lauko VCB plokštės struktūros supratimas padeda inžinieriams įvertinti įrangos kokybę ir ilgalaikį patikimumą. Nors konfigūracijos gali skirtis priklausomai nuo projekto reikalavimų, dauguma 11kV lauko LV ir MV VCB plokščių turi keletą esminių komponentų, kurie veikia kartu, kad užtikrintų saugų ir efektyvų energijos paskirstymą.

Vakuuminis grandinės pertraukiklis

Vakuuminis grandinės pertraukiklis yra skydo širdis. Jis nutraukia normalią apkrovos srovę ir gedimo srovę, užgesindamas elektros lanką sandariame vakuuminiame pertraukiklyje. Palyginti su įprastomis pertraukimo technologijomis, vakuuminiai pertraukikliai užtikrina greitesnį perjungimą, didesnį dielektrinį atstatymą ir žymiai mažesnius priežiūros reikalavimus.

Apsaugos relė

Skaitmeninės apsaugos relės nuolat stebi įtampą, srovę, dažnį ir gedimų sąlygas. Atsiradus tokiems sutrikimams kaip perkrova, trumpasis jungimas ar įžeminimo gedimas, relė nedelsdama siunčia išjungimo komandą grandinės pertraukikliui, apsaugodama transformatorius, kabelius, generatorius ir paskesnę įrangą.

Srovės ir įtampos transformatoriai

CT ir VT pateikia tikslius elektros matavimus, apsaugą ir stebėjimą. Šie įrenginiai leidžia išmaniosioms valdymo sistemoms labai tiksliai aptikti neįprastas veikimo sąlygas.

Šynų sistema

Varinės arba aliuminio šynos efektyviai paskirsto elektros energiją korpuso viduje. Tinkama izoliacijos konstrukcija sumažina šilumos išsiskyrimą ir užtikrina puikų laidumą ir mechaninį stiprumą gedimo sąlygomis.

Lauko aptvaras

Korpusas apsaugo vidinius elektrinius komponentus nuo drėgmės, dulkių, korozijos, saulės spindulių, vabzdžių ir mechaninio poveikio. Priklausomai nuo montavimo aplinkos, gamintojai gali pateikti cinkuoto plieno arba nerūdijančio plieno spinteles su IP kategorijų apsauga.

Valdymo ir stebėjimo skyrius

Šiuolaikiniuose lauko skirstomuosiuose įrenginiuose dažnai yra išmaniųjų stebėjimo sistemų, palaikančių SCADA, Modbus, IEC 61850 ir nuotolinio ryšio funkcijas. Operatoriai gali stebėti įrangos būseną, gauti pavojaus signalus ir atlikti nuotolinę diagnostiką neapsilankę montavimo vietoje.

Techninių specifikacijų palyginimas

Toliau pateiktoje lentelėje apibendrinti bendri techniniai parametrai tipinėms 11kV lauko žemos srovės ir vidutinės įtampos VCB plokštėms. Faktinės specifikacijos gali skirtis priklausomai nuo projekto reikalavimų ir pritaikytų konfigūracijų.

Tipinės programos

Dėl 11 kV lauko VCB plokščių lankstumo ir ilgaamžiškumo jie tinka įvairioms pramonės šakoms ir komunalinių paslaugų projektams. Dėl jų gebėjimo patikimai veikti atšiaurioje lauko aplinkoje jie tapo vienu iš plačiausiai naudojamų vidutinės įtampos perjungimo sprendimų visame pasaulyje.

• Elektros gamybos jėgainės
• Elektros pastotės
• Atsinaujinančios energijos projektai, įskaitant saulės ir vėjo jėgaines
• Pramoninės gamybos įrenginiai
• Kasybos operacijos
• Naftos ir dujų gavybos aikštelės
• Savivaldybės elektros paskirstymo sistemos
• Komerciniai kompleksai
• Transporto infrastruktūra
• Duomenų centrai, kuriems reikalingas stabilus vidutinės įtampos paskirstymas

Atsinaujinančios energijos srityse lauko VCB plokštės atlieka svarbų vaidmenį apsaugant transformatorius ir tiekimo grandines, tuo pačiu užtikrinant saugią integraciją į elektros tinklą. Išmaniosios apsaugos sistemos taip pat pagerina veiklos matomumą per nuotolinio stebėjimo platformas.

Kaip pasirinkti tinkamą 11 kV lauko VCB skydelį

Norint pasirinkti tinkamą skydelį, reikia atidžiai įvertinti tiek techninius reikalavimus, tiek eksploatavimo sąlygas. Pasirinkus įrangą tik pagal kainą, gali padidėti ilgalaikės priežiūros išlaidos arba sumažėti sistemos patikimumas.

1. Nustatykite reikiamą vardinę srovę ir pertraukimo galią.
2. Įvertinti aplinkos sąlygaspvz., drėgmė, druskos purslai, dulkės, aukštis virš jūros lygio ir temperatūra.
3. Pasirinkite tinkamą korpuso apsaugąpagal įrengimo aplinką.
4. Patvirtinkite atitiktį IEC standartamsir vietines elektros taisykles.
5. Apsvarstykite būsimą plėtrąpasirenkant modulinių plokščių dizainą.
6. Patikrinkite išmaniojo ryšio funkcijasjei reikalinga SCADA integracija.
7. Pasirinkite patyrusį gamintojągalintis teikti techninę pagalbą, bandymų ataskaitas ir aptarnavimą po pardavimo.

Geriausia techninės priežiūros praktika

Nors vakuuminiams grandinės pertraukikliams reikia daug mažiau priežiūros nei alternatyviems alyva užpildytiems jungikliams, norint užtikrinti maksimalų patikimumą per visą įrangos gyvavimo ciklą, būtina atlikti reguliarias patikras.

• Reguliariai tikrinkite korpuso sandariklius.
• Nuvalykite dulkes ir teršalus nuo izoliuojančių paviršių.
• Patikrinkite elektros jungtis, ar nėra perkaitimo.
• Reguliariai tikrinkite apsaugos relės nustatymus.
• Atlikite izoliacijos varžos bandymą planinės priežiūros metu.
• Mechaniškai valdykite pertraukiklį, kad patikrintumėte sklandų judėjimą.
• Stebėkite veikimo duomenis naudodami išmaniąsias stebėjimo sistemas.

Prevencinės priežiūros grafikų laikymasis žymiai sumažina netikėtų gedimų skaičių ir pailgina įrangos tarnavimo laiką. Daugelis komunalinių paslaugų dabar derina įprastus patikrinimus su nuspėjamomis priežiūros technologijomis, kurios analizuoja eksploatacinius duomenis, kad nustatytų galimus gedimus prieš jiems atsirandant.

Dažnai užduodami klausimai

Išvada

Energijos sistemoms toliau tobulėjant, kad jos būtų protingesnės, efektyvesnės ir tvaresnės,11kV lauko LV ir MV VCB plokštėstapo patikimu vidutinės įtampos elektros paskirstymo sprendimu. Dėl išskirtinio perjungimo našumo, išskirtinio patikimumo, mažų priežiūros reikalavimų ir suderinamumo su šiuolaikinėmis automatikos technologijomis jie yra puiki investicija į komunalines paslaugas, pramoninius objektus, atsinaujinančios energijos projektus ir komercinę infrastruktūrą.

Remiamasi profesionalia inžinerine patirtimi,Consoyra įsipareigojusi tiekti patikimus lauko vidutinės įtampos skirstomųjų įrenginių sprendimus, atitinkančius įvairius projektų reikalavimus. Nesvarbu, ar jums reikia standartinės konfigūracijos, ar visiškai pritaikytos elektros paskirstymo sistemos, mūsų patyrusi komanda yra pasirengusi teikti technines konsultacijas, produktų rekomendacijas ir visapusišką pagalbą viso projekto metu.Susisiekite su mumisŠiandien aptarsime jūsų paraišką ir sužinokite, kaip mūsų patikimos 11 kV lauko LV ir MV VCB plokštės gali padėti pagerinti jūsų elektros tinklo saugumą, efektyvumą ir ilgalaikį veikimą.
