Kodėl GCS žemos įtampos skirstomieji įrenginiai tampa protingu šiuolaikinių energijos paskirstymo sistemų pasirinkimu?

Santrauka:Patikimas žemos įtampos elektros paskirstymas reikalauja ne tik elektros įrangos prijungimo. Tam reikia skirstomųjų įrenginių sistemos, galinčios organizuoti grandines, pagerinti eksploatavimo saugą, supaprastinti priežiūrą ir palaikyti vis sudėtingesnius automatikos reikalavimus.CONSO·CN GCS žemos įtampos skirstomieji įrenginiaisukurtas aplink modulinius funkcinius mazgus, praktiškus stalčių mechanizmus, padalintą konstrukciją ir lanksčias kabelių jungtis. Šiame straipsnyje inžinieriams, rangovams, platintojams ir pramoninių elektros energijos sistemų pirkėjams paaiškinama jo struktūra, pagrindinės techninės savybės, taikymas, pranašumai ir svarbūs pasirinkimo aspektai.

Turinys

• Kas yra GCS žemos įtampos skirstomasis įrenginys?
• Kokios yra pagrindinės GCS skirstomųjų įrenginių konstrukcinės savybės?
• Kodėl verta rinktis GCS žemos įtampos skirstytuvus energijos paskirstymui?
• Kaip GCS lyginamas su GCK žemos įtampos skirstomaisiais įrenginiais?
• Kur naudojamas GCS žemos įtampos skirstomasis įrenginys?
• Kaip pirkėjai turėtų pasirinkti GCS žemos įtampos skirstytuvus?
• Kodėl svarbios gamintojo galimybės?
• Dažnai užduodami klausimai apie GCS žemos įtampos skirstytuvus

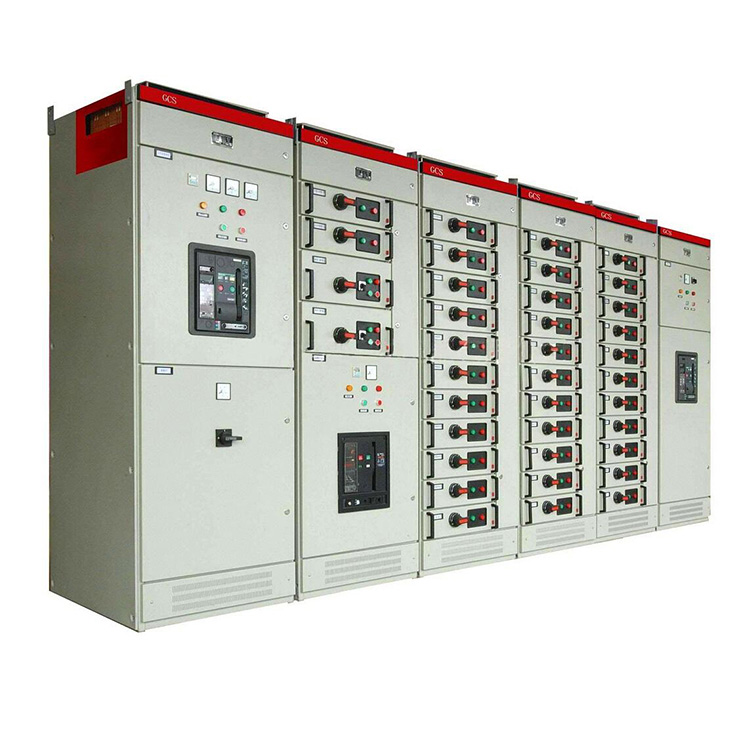

Kas yra GCS žemos įtampos skirstomasis įrenginys?

GCS žemos įtampos skirstomieji įrenginiai yra modulinis žemos įtampos elektros paskirstymo ir valdymo sprendimas, skirtas naudoti, kai kelios grandinės, variklio valdymo funkcijos, automatikos sąsajos ir techninės priežiūros prieiga turi būti suskirstyti į kompaktišką elektros mazgą.

Palyginti su įprastomis žemos įtampos skirstomųjų įrenginių konfigūracijomis, GCS įranga daugiau dėmesio skiria moduliniams funkciniams blokams ir praktiškiems ištraukimo ir varymo mechanizmams. Remiantis CONSO·CN produkto informacija, jo GCS sprendimas gali būti pagamintas pagal kliento vienos eilutės schemą, išdėstymo planą ir pirkimo sąrašą, todėl galutinė konfigūracija geriau atitiktų tikrąją paskirstymo sistemą.

Šis dizainas ypač naudingas, kai projektui reikia kelių išeinančių tiektuvų ir nepriklausomų funkcinių vienetų. Vietoj to, kad visa spinta būtų traktuojama kaip viena elektros erdvė, GCS konstrukcija padalina įrangą į funkcines dalis, padedant operatoriams izoliuoti atskiras grandines ir apriboti galimą lokalizuoto gedimo įtaką.

Kokios yra pagrindinės GCS skirstomųjų įrenginių konstrukcinės savybės?

GCS sistemos efektyvumą lemia ryšys tarp jos elektrinių komponentų, šynų išdėstymo, funkcinių skyrių, kabelių skyrių ir ištraukiamų mazgų. Kai kurios struktūrinės charakteristikos yra ypač svarbios vertinant GCS sprendimą.

Moduliniai funkciniai mazgai

Modulinė konstrukcija leidžia konfigūruoti skirtingas grandines pagal faktinius paskirstymo reikalavimus. Tai naudinga pramoniniams objektams, kur tiektuvams, variklio valdymo grandinėms, automatikos įrangai ir pagalbinėms apkrovoms gali prireikti skirtingų elektros konfigūracijų.

Atskirti funkciniai skyriai

Funkciniai mazgai ir skyriai suprojektuoti aiškiai atskirti. Šis išdėstymas gali padėti apriboti gedimo poveikį mažesniame plote ir leisti techninės priežiūros personalui dirbti atskirose atkarpose be reikalo netrikdant kitų grandinių.

Horizontalus trijų šynų išdėstymas

CONSO·CN gaminio informacijoje nurodomas trijų magistralių horizontalus išdėstymas, skirtas dinaminiam ir šiluminiam stabilumui užtikrinti. Nurodyta konstrukcija gali atlaikyti trumpojo jungimo srovės poveikį iki 80/176 kA, priklausomai nuo taikomos konfigūracijos ir sąlygų.

Didelis grandinės tankis

Pagal gamintojo paskelbtą gaminio informaciją vienoje MCC spintelėje gali tilpti iki 22 grandinių. Ši konfigūracija gali būti naudinga elektros energijos gamybos, naftos chemijos, pramonės automatizavimo ir kitiems objektams, kuriuose yra daug elektros apkrovų.

Praktiškas kabelių skyrius

Išorinės kabelių jungtys yra išdėstytos tam skirtame kabelių skyriuje, kuriame, atsižvelgiant į konfigūraciją, kabelių įvedimas ir išėjimas galimi skirtingomis kryptimis. Nulinės sekos srovės transformatorius taip pat gali būti pastatytas kabelių skyriuje, kad būtų lengviau montuoti ir prižiūrėti.

Platūs antriniai ryšiai

GCS stalčių blokuose gali būti keli antriniai kištukiniai kontaktai. CONSO·CN teigia, kad vienetai, kurių vienetas yra 1 ir daugiau, gali turėti 32 poras, o pusės vieneto konfigūracijos gali turėti 20 porų. Ši talpa palaiko kompiuterių sąsajas, automatinio valdymo grandines ir kitus antrinio valdymo reikalavimus.

Kodėl verta rinktis GCS žemos įtampos skirstytuvus energijos paskirstymui?

Pramoninėms elektros sistemoms skirstomųjų įrenginių parinkimas turi įtakos ne tik pradiniam įrengimui, bet ir veikimui, trikčių šalinimui, išplėtimui ir priežiūrai. GCS technologija turi keletą praktinių pranašumų.

Kitas svarbus privalumas yra dizaino lankstumas. GCS skirstomieji įrenginiai nebūtinai pasirenkami kaip įprastinė spintelė. Profesionalus gamintojas gali sukonfigūruoti įrangą pagal elektros brėžinius, įrangos išdėstymą ir pirkimo reikalavimus. Šis metodas yra ypač vertingas projektams, kuriuose apkrovos paskirstymas ir spintelių konfigūracija skiriasi nuo standartinių susitarimų.

Kaip GCS lyginamas su GCK žemos įtampos skirstomaisiais įrenginiais?

GCS ir GCK naudojami žemos įtampos paskirstymo sistemose, tačiau jų struktūriniai metodai nėra identiški. CONSO·CN apibūdina GCS kaip pažangų tipą, palyginti su GCK žemos įtampos skirstomuoju įrenginiu, pabrėžiant didesnį jo moduliškumą ir praktiškesnį ištraukimo ir varymo mechanizmą.

Galų gale, teisingas pasirinkimas turėtų būti pagrįstas sistemos įtampa, srove, trumpojo jungimo reikalavimais, grandinės kiekiu, korpuso matmenimis, valdymo architektūra, priežiūros strategija ir taikomais standartais, o ne tiesiog pasirenkant vieną modelį, nes jis atrodo pažangesnis.

Kur naudojamas GCS žemos įtampos skirstomasis įrenginys?

GCS sistemos yra tinkamos įvairioms pramonės ir infrastruktūros energijos paskirstymo aplinkoms. Jų modulinė architektūra yra ypač vertinga, kai projekte yra daug išeinančių grandinių arba reikia integruoti su automatizavimo sistemomis.

• Energijos gamyba:Palaiko paskirstymo ir variklio valdymo reikalavimus, susijusius su dideliais generavimo įrenginiais.
• Naftos chemijos įrenginiai:Naudinga, kai daug variklių, siurblių, valdymo sistemų ir pagalbinių apkrovų reikalauja organizuoto paskirstymo.
• Pramoninė gamyba:Padeda valdyti kelias gamybos linijas ir elektra varomas mašinas.
• Komercinės ir infrastruktūros objektai:Galima konfigūruoti centralizuotoms žemos įtampos paskirstymo sistemoms.
• Automatikos sistemos:Keli antriniai kontaktai gali palaikyti kompiuterio sąsajas ir automatinio valdymo grandines.
• Dideli elektros skirstymo projektai:Modulinės spintos gali būti konfigūruojamos pagal projekto vienos linijos schemą ir įrangos išdėstymą.

Didelėse patalpose galimybė organizuoti kelis tiektuvus suderintoje skirstomųjų įrenginių grupėje gali pagerinti bendrą paskirstymo architektūros priežiūrą.

Kaip pirkėjai turėtų pasirinkti GCS žemos įtampos skirstytuvus?

GCS spintos pirkimas turėtų prasidėti nuo elektros sistemos, o ne nuo pačios spintos. Kvalifikuotas tiekėjas turėtų gauti pakankamai techninės informacijos, kad galėtų nustatyti tinkamą konfigūraciją.

1. Patvirtinkite elektrinius parametrus.Apibrėžkite vardinę įtampą, vardinę srovę, dažnį, trumpojo jungimo reikalavimus ir kitus projektui būdingus parametrus.
2. Paruoškite vienos eilutės diagramą.Tai suteikia tiekėjui aiškų supratimą apie įeinančias ir išeinančias grandines.
3. Nustatykite grandinės kiekį.Apsvarstykite tiektuvus, variklio valdymo grandines, pagalbines grandines ir būsimus išplėtimo reikalavimus.
4. Įvertinkite fizinį išdėstymą.Reikėtų atsižvelgti į spintelės matmenis, kabelio kryptį, įrengimo vietą ir priežiūros atstumą.
5. Nurodykite kontrolės reikalavimus.Prieš gamybą reikia apibrėžti automatizavimą, stebėjimą, kompiuterių sąsajas ir antrines grandines.
6. Patikrinkite apsaugos koordinavimą.Grandinės pertraukikliai ir srovės ribojimo komponentai turi būti parinkti pagal faktinę paskirstymo sistemą.
7. Peržiūrėkite bandymus ir dokumentus.Pirkėjai turėtų paprašyti atitinkamų techninių brėžinių, bandymų dokumentų, komponentų sąrašų ir eksploatacinės informacijos.

Individualiems projektams tiekėjui pateikus visą vienos eilutės brėžinį, išdėstymo planą ir pirkimų sąrašą, galima žymiai pagerinti komunikaciją ir sumažinti konfigūracijos klaidas. CONSO·CN šiuos dokumentus konkrečiai nurodo kaip savo GCS gamybos proceso dalį.

Kodėl svarbios gamintojo galimybės?

Žemos įtampos skirstomųjų įrenginių spinta yra suderintas elektrinis mazgas, o ne paprastas metalinis korpusas. Šynų konstrukcijos kokybė, laidai, funkcinių mazgų surinkimas, komponentų pasirinkimas, mechaninis derinimas ir bandymai gali turėti įtakos galutinės sistemos patikimumui.

Rinkdamiesi Kinijos GCS žemos įtampos skirstomųjų įrenginių gamintoją ar tiekėją, pirkėjai turėtų įvertinti daugiau nei kainą. Pagrindiniai veiksniai:

• Žemos įtampos skirstomųjų įrenginių gamybos patirtis
• Gebėjimas interpretuoti vienos eilutės diagramas ir projekto brėžinius
• Tinkinimo ir inžinerinės galimybės
• Kokybės kontrolės procedūros surinkimo metu
• Gamyklinio bandymo ir tikrinimo galimybė
• Techninės dokumentacijos prieinamumas
• Techninė pagalba po pardavimo
• Gebėjimas derinti skirstomuosius įrenginius su platesne paskirstymo sistema

CONSO·CN pristato GCS kaip platesnio žemos įtampos skirstomųjų įrenginių portfelio dalį kartu su GCK, MNS ir GGD sprendimais. Jo gaminio informacijoje taip pat pabrėžiama individuali gamyba, pagrįsta klientų brėžiniais ir platinimo reikalavimais.

Pirkėjams, lyginantiems tiekėjus, žemos įtampos skirstomųjų įrenginių gaminių asortimentas gali būti naudingas kontekstas nustatant, kuri spintos architektūra yra tinkamiausia konkrečiam projektui.

Dažnai užduodami klausimai apie GCS žemos įtampos skirstytuvus

Koks yra pagrindinis GCS žemos įtampos skirstomųjų įrenginių tikslas?

Jo pagrindinis tikslas yra platinti, valdyti, apsaugoti ir valdyti žemos įtampos elektros grandines. Jo modulinė architektūra ypač tinka sistemoms, kurioms reikia kelių tiektuvų, funkcinių blokų ir automatizavimo sąsajų.

Kuo GCS skiriasi nuo įprastų žemos įtampos skirstomųjų įrenginių?

GCS pabrėžia modulinius funkcinius mazgus, ištraukiamus stalčių mechanizmus, suskirstytą konstrukciją, lanksčius kabelių išdėstymus ir plačias antrines kištukines jungtis. Šios funkcijos gali palengvinti sudėtingų paskirstymo sistemų konfigūravimą ir priežiūrą.

Ar galima pritaikyti GCS skirstomuosius įrenginius?

Taip. Pagal CONSO·CN, GCS skirstomieji įrenginiai gali būti gaminami pagal kliento vienos linijos brėžinį, išdėstymo planą ir pirkimo sąrašą.

Kiek grandinių gali tilpti MCC spinta?

Gamintojo paskelbtoje informacijoje teigiama, kad vienoje MCC spintoje gali tilpti iki 22 grandinių. Tikroji galia turi būti patvirtinta pagal konkrečią elektros konfigūraciją ir spintelės išdėstymą.

Ar GCS tinka automatizuotoms pramonės sistemoms?

Taip. Galimi antriniai kištukiniai kontaktai yra skirti palaikyti kompiuterių sąsajas ir automatinio valdymo grandines, todėl konfigūracija tinka pramoninės automatikos programoms, kur reikia daug valdymo laidų.

Išvada: ar GCS žemos įtampos skirstomieji įrenginiai yra tinkamas pasirinkimas jūsų projektui?

GCS žemos įtampos skirstomieji įrenginiai sujungia modulinę paskirstymo architektūrą, atskirtus funkcinius skyrius, praktiškus ištraukiamus blokus, organizuotas kabelių jungtis ir plačias antrines sąsajas, kad atitiktų šiuolaikinių pramoninių elektros energijos sistemų reikalavimus. Projektams, apimantiems kelias grandines, automatizavimą, variklio valdymą ir pritaikytus paskirstymo išdėstymus, tinkamo gamintojo pasirinkimas yra toks pat svarbus kaip ir skirstomojo įrenginio tipo pasirinkimas. Jei vertinate GCS sprendimą pramoniniam, komerciniam ar infrastruktūros projektui,susisiekite su mumissu savo vienos eilutės diagrama, išdėstymo planu ir techniniais reikalavimais, kad aptartumėte tinkamą konfigūraciją su CONSO·CN.
